معدات نظام الغاز الحيوي

يستخدم بشكل أساسي لجعل ضغط الغاز يلبي المعايير ، والحفاظ على ضغط مستقر ، واستمرارية الإمداد. تتميز بالأمان وسهولة النقل والتركيب وضغط الغاز المستقر ومعدات التحكم الأوتوماتيكية.

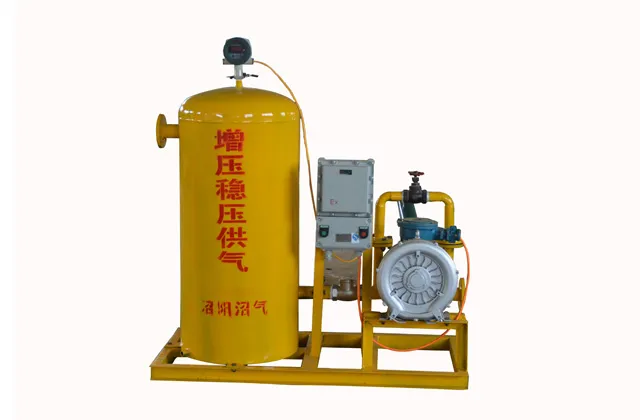

يتم استخدام نظام إمداد الضغط المضغوط والمنظم الذي تم تصميمه وإنتاجه بواسطة شركتنا بشكل أساسي لضغط الميثان وتنظيم الضغط وإمداد الغاز. إن هيكل الخزان وخط الأنابيب لهذا النظام بشكل عام مقاومان للتآكل من الفولاذ الكربوني ، والمروحة المضغوطة ، وخزانة التحكم الكهربائية ووحدة التحكم مقاومة للانفجار ، والتي يمكن استخدامها بأمان في كل مجال من مجالات مشروع الغاز الحيوي. بعد ضبط قيمة ضغط النظام ، ستبدأ مروحة التعزيز أو تتوقف تلقائيًا وفقًا لضغط الميثان في الخزان العازل لضمان استقرار الضغط في الخزان. يمكن تخصيص النظام وفقًا لمتطلبات العميل من حيث الأبعاد الخارجية ونماذج المروحة وخزان العازلة. يمكن أيضًا تعديل ارتفاع أنبوب مدخل ومخرج الميثان وقطر الأنبوب لتلبية احتياجات كل مشروع.

المواصفات وفقًا لعرف الوضع الفعلي ، تنقسم المادة إلى فولاذ كربوني ومينا.

وصف واقي الضغط الإيجابي والسلبي

بواسطة الخزانات ، وقاع الخزان ، وأنبوب مدخل الهواء ، وأنبوب الضغط ، والتفريغ ، بما في ذلك الخزانات يمكن فصلها عن طريق خط أنابيب وفقًا لنسبة حجم معينة ، ومياه الحقن بعد المناسبة ، عندما يكون ضغط الغاز أكبر من الضغط الجوي القياسي أكبر من 4 كيلو باسكال أو أكثر الضغط الجوي العادي أقل من 0.5 كيلو باسكال ، مما يؤدي إلى إفراغ فم السحب ، وبالتالي تحديد وظيفة الحماية ، فإن الحامي له هيكل بسيط ، تركيب موثوق ومريح. في الوقت نفسه ، تكون المادة مصنوعة من الفولاذ الكربوني أو لوحة 304 من الفولاذ المقاوم للصدأ ، مع أداء جيد ضد التآكل ودائم. المزايا المذكورة أعلاه تجعل من هذا المنتج أداء عالي التكلفة.

المواصفات وفقًا للحالة الفعلية المخصصة ، يتم تصنيفها على أنها من الصلب الكربوني ومواد المينا.

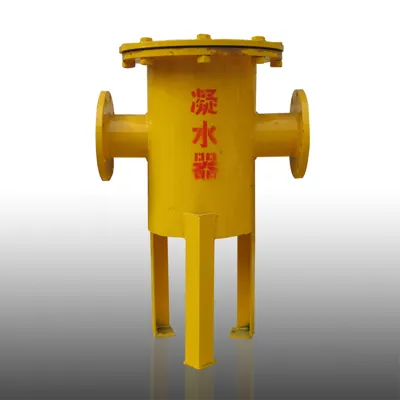

يستخدم المكثف لإزالة خط أنابيب الغاز في جهاز المياه والصرف الصناعي والصرف الآلي.

1. يشير الصرف اليدوي إلى المكثف الذي يحتاج إلى تصريف المياه المتراكمة يدويًا على أساس منتظم.

2. يشير مكثف التصريف الأوتوماتيكي إلى فاصل الغاز عن الماء الذي يمكنه تصريف المياه تلقائيًا بدون تشغيل يدوي. لا يحتاج فاصل الغاز عن الماء إلى مراقبة مستوى الماء ، وإزالة الفلين لصب الماء ، ولف المفتاح لتحرير الماء. يمكن تصريف المياه تلقائيًا بعد التثبيت.

المواصفات وفقًا للحالة الفعلية المخصصة ، يتم تصنيفها على أنها من الصلب الكربوني ومواد المينا.

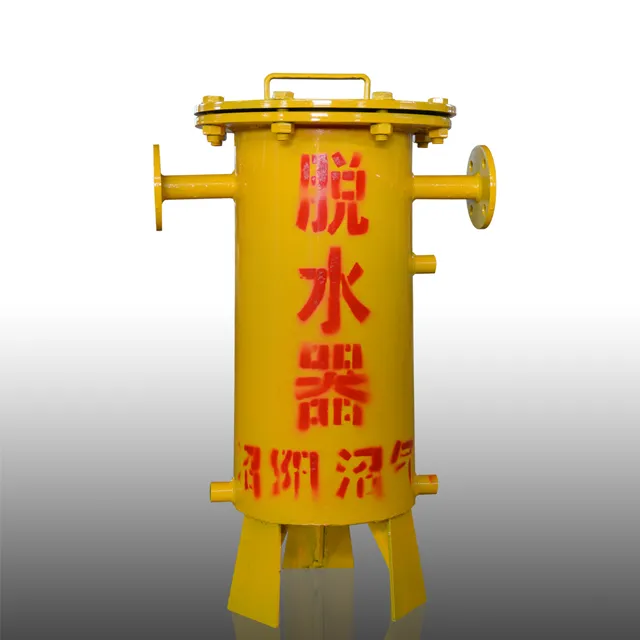

خزان تجفيف الغاز الحيوي (المعروف أيضًا باسم فاصل الغاز عن الماء) هو جيل جديد من المنتجات التي طورتها شركتنا وفقًا للاحتياجات الحالية لتجفيف خزان تخزين غاز الميثان ، بتصميم معقول ومقاومة قوية للتآكل. خزان تجفيف الغاز الحيوي عبارة عن هيكل حاوية ضغط جوي ، معدات مقاومة للتآكل من الصلب الكربوني ، شكل الواجهة هو هيكل شفة (أو مخصص) ، مناسب لإزالة القطرات في النظام.

المواصفات وفقًا للحالة الفعلية المخصصة ، يتم تصنيفها على أنها من الصلب الكربوني ومواد المينا.

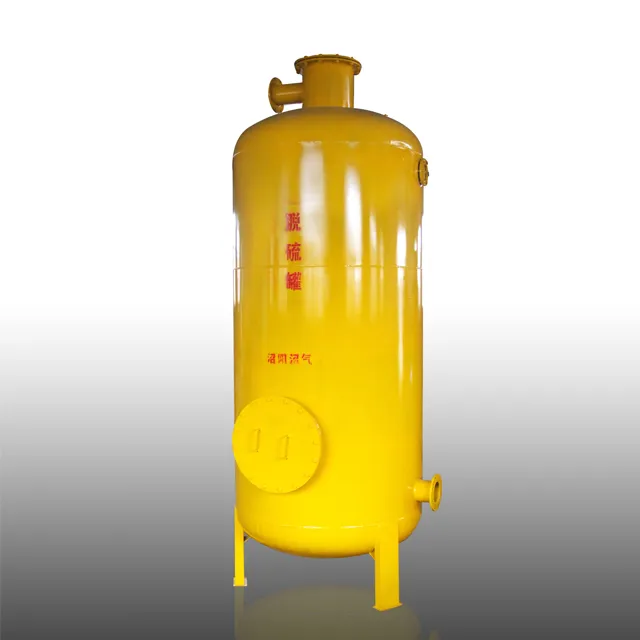

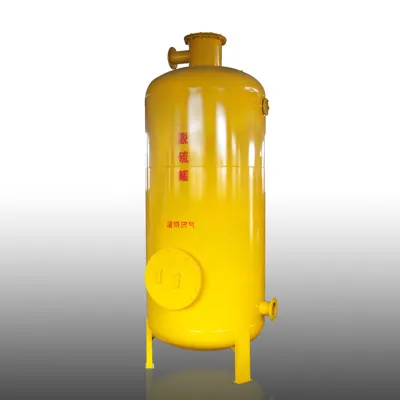

مقدمة عامة

1. بالاقتران مع الاحتياجات الفعلية لاستخدام الغاز الحيوي ، فإنه يقوم بإزالة الكبريت المنتظمة ، والجفاف ، ومعالجة التنقية الأخرى للغاز الحيوي. النظام عبارة عن نظام إزالة الكبريت الجاف ، والذي لا يضمن فقط الكفاءة العالية لإزالة الكبريت والجفاف ، ولكنه يجعل عملية النظام بأكملها بسيطة ، والإدارة اليومية مريحة وتكلفة التشغيل منخفضة.

2. البعد الكلي: φ 325mmx1000mm ، نسبة قطر إرتفاع الملء: H / D أكبر من أو يساوي 2.5

3. مبدأ إزالة الكبريت: المبدأ الأساسي لنزع الكبريت الجاف هو طريقة لحشو معين (مزيل خاص للكبريت للغاز الحيوي) لأكسدة H2S إلى الكبريت أو أكسيد الكبريت مع O2 ، المعروف أيضًا بالأكسدة الجافة. الهيكل الأساسي لمعدات إزالة الكبريت الجافة هو وضع التعبئة في برج خاص لإزالة الكبريت. يمر الغاز عبر طبقة التعبئة في برج إزالة الكبريت بمعدل تدفق منخفض من طرف واحد ، ويمتص أو يمتص كبريتيد الهيدروجين (H2S) ويتفاعل مع الكبريتيد أو عديد الكبريتيد ، ثم يبقى في طبقة التعبئة. بعد التنقية ، يتم تفريغ الغاز من الطرف الآخر لبرج إزالة الكبريت لتحقيق الغرض من معالجة إزالة الكبريت.

4. عملية التحميل:

(1): أولا ، غربال مزيل الكبريت وإزالة المسحوق

(2): يملأ مزيل الكبريت في الخزان برفق من أدنى ارتفاع.

(3): يجب تحميل مزيل الكبريت بالتساوي لتجنب تحيز الغاز.

(4): عند الملء ، تجنب الدوس لتجنب مسحوق جديد.

(5): اكشط السطح بعد الملء.

خزانات GFS وملحقات حامل الغاز.

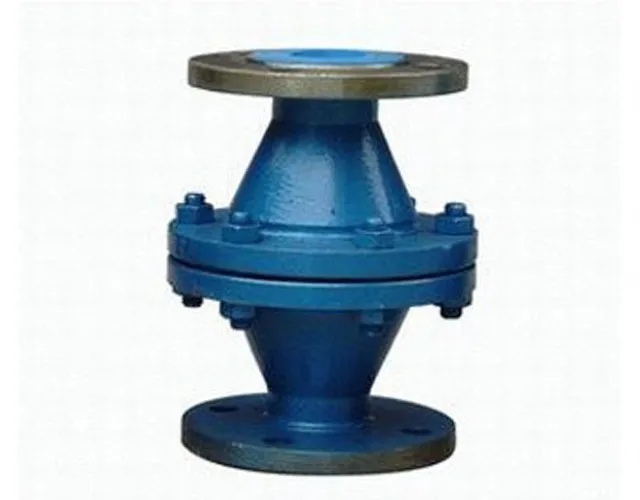

مانعات اللهب هي أجهزة أمان مستخدمة لمنع انتشار لهب الغازات القابلة للاشتعال والأبخرة السائلة القابلة للاشتعال ، ويتم تركيبها بشكل عام في خط الأنابيب لنقل الغاز القابل للاحتراق ، أو خزان التهوية ، لمنع انتقال اللهب (الاحتراق أو التفجير) عبر الجهاز ، لب النار وقذيفة مانع اللهب وملحقاتها.

تستخدم مانعات اللهب أيضًا بشكل شائع في الأنابيب لنقل الغازات القابلة للاشتعال ، إذا اشتعل غاز قابل للاشتعال ، فسوف ينتشر اللهب في جميع أنحاء الشبكة ، ومن أجل منع حدوث هذا الخطر ، يجب أيضًا استخدام مانعات اللهب.

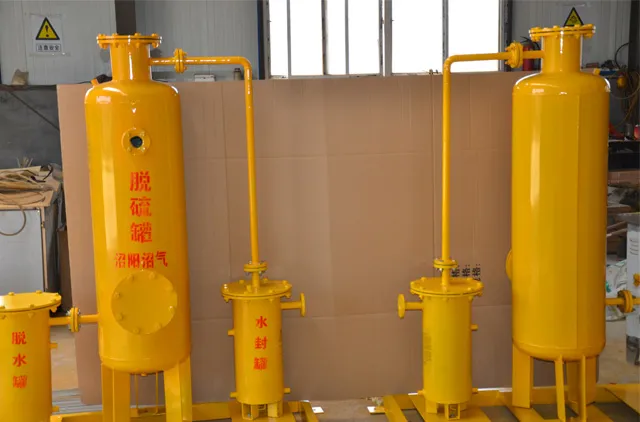

المواصفات وفقًا للحالة الفعلية المخصصة ، يتم تصنيفها على أنها من الصلب الكربوني ومواد المينا. يشمل: مزيل الكبريت ، مجفف و ختم الماء.

إزالة الكبريت من الغاز الحيوي ، الجفاف ، مقاومة الحريق ، التكامل متعدد الوظائف. يمكن أن يقلل الدمج داخل المصنع من حجم العمل الميداني ، ويمكن تخصيصه وفقًا لمواصفات الغاز واحتياجات العملاء.

معدات الغاز الحيوي والصرف الصحي. وهي مقسمة إلى محرض جدار الخزان ومحرض أعلى الخزان. يتم اختيار أنواع ونماذج مختلفة وفقًا للاحتياجات المختلفة. والمواد والحجم المحدد مختلفان أيضًا.

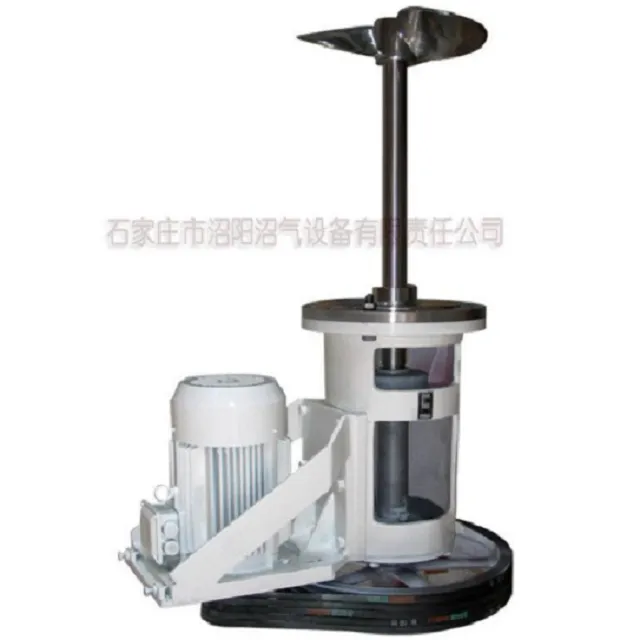

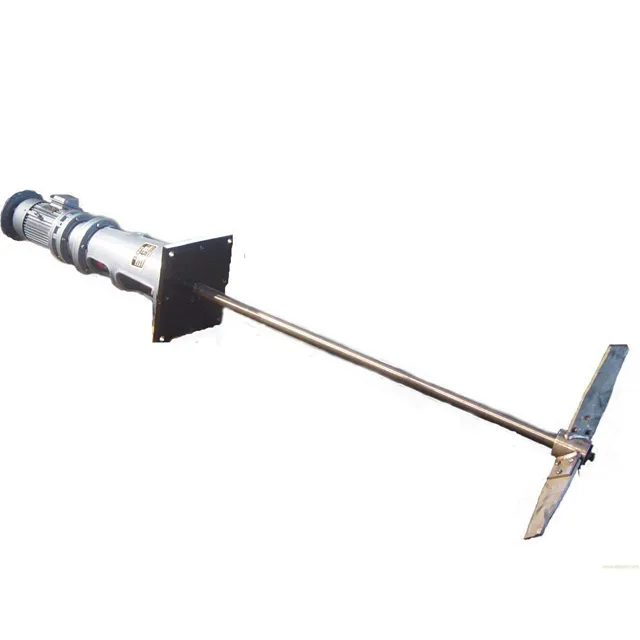

المحرض من نوع اللب يستخدم بشكل أساسي لخلط أجسام الخزان المختلفة (أو في الخزان). تستخدم هذه المعدات مخفض التروس الحلقي الكهربائي كمصدر للطاقة ، وتدفع المكره للدوران عبر جهاز الاقتران ، وذلك لتحريك الملاط ، ومنع تصلب وترسيب جزيئات المواد ، وتسهيل نقل مضخة الطين. تم تجهيز الجهاز بمقعد دعم منخفض (لمنتجات العمود الخاصة) لتقليل زخم التأرجح لعمود عجلة الريشة وضمان التشغيل السلس للمعدات.

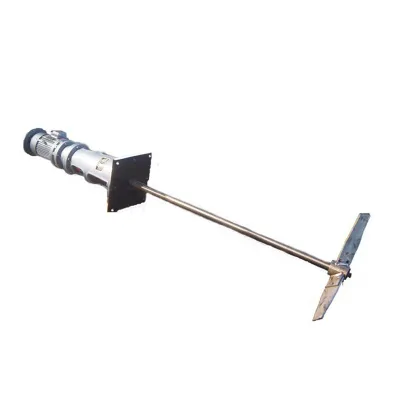

المحرض الجانبي (المعروف أيضًا باسم المحرض المائل) هو جهاز المحرض المثبت على الجدار الجانبي لبرميل المعدات ، باستخدام ناقل الحركة الحلزوني ، وكفاءة النقل العالية ، ونسبة النقل الدقيقة ، والسلس ، والضوضاء المنخفضة ، وعدم الانزلاق ، وما إلى ذلك. يعتمد المحرض على هيكل عمود الدوران الخاص ، وهو سهل التركيب والصيانة والإصلاح. اضبط آلية منع الأزمات ، عند صيانة واستبدال حلقة الختم ، ليست هناك حاجة لتفريغ محتويات الخزان ؛ يمكن أيضًا تجهيز عمود أطول مع رف داخلي. تستخدم على نطاق واسع في الخلط والتحريك المعلق لمختلف صهاريج أو صهاريج التخزين الكبيرة ؛ خاصة في الخزان الكبير أو صهاريج التخزين ، باستخدام واحد أو أكثر من المحرض الجانبي للعمل معًا ، يمكن أن يكون له تأثير خلط جيد.

يمكن تخصيصها وفقًا لمتطلبات العملاء من أشكال التقليب المختلفة ، وكذلك مجموعات أشكال الخلط المختلفة.

عناصر الاقتباس

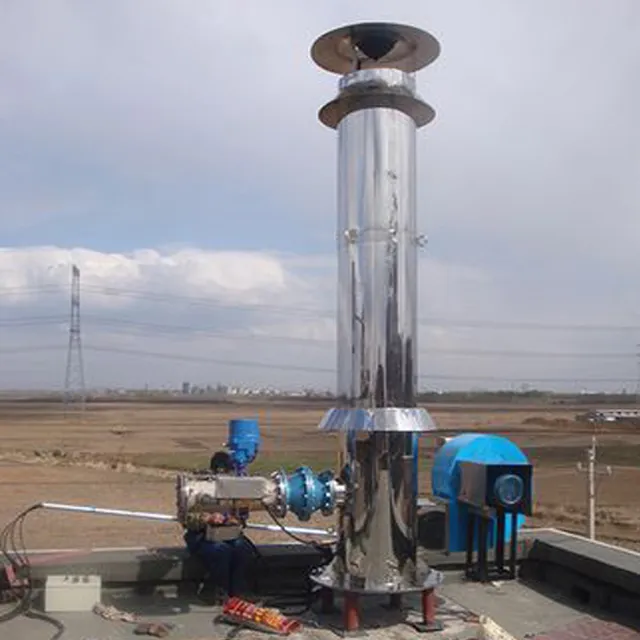

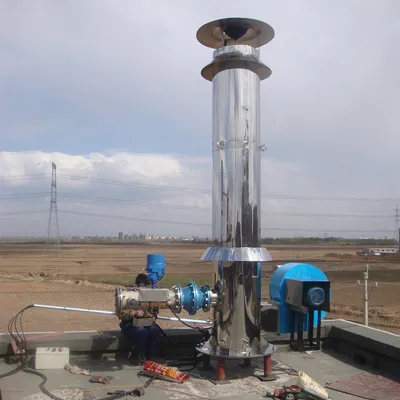

مجموعة شعلة غاز حيوي مسبقة الخلط 100 متر مكعب

مؤشر التشغيل:

نطاق احتراق الميثان: 100 م 3 / ساعة

محتوى رطوبة الميثان: ≤6٪

محتوى الميثان: ≥35٪ -55٪ (مع محتوى ميثان يصل إلى 55٪ ، تحترق الشعلة حتى 100 متر مكعب في الساعة)

محتوى كبريتيد الهيدروجين: ≤50 جزء في المليون

الشوائب الميكانيكية: ≤0.2٪

يجب ألا يقل خط أنابيب إمداد الغاز الرئيسي عن DN40 (تحت ظروف ضغط 3kpa).

المعلمات الأساسية لشعلة الغاز الحيوي

تدفق الغاز الحيوي: 100 م 3 / ساعة

الكمية: 1 مجموعة

نظام الاحتراق: احتراق مخلوط مسبقًا

المادة الرئيسية: الفولاذ المقاوم للصدأ SUS304 ، غرفة الاحتراق تستخدم 310S

ضغط العمل: 3-5kpa

أنبوب التوصيل: DN50

درجة الحرارة المحيطة: 0 -50 ℃

وضع التحكم الآلي: التحكم الآلي في ضغط الغاز الحيوي ، التحكم اليدوي

وصف الشعلة الميكانيكية سابقة الخلط:

جسم الشعلة الرئيسي

1.1 غلاف جسم الشعلة مصنوع من الفولاذ المقاوم للصدأ 304.

1.2 يتم تثبيت مروحة دعم اللهب على قاعدة الشعلة ، والتي يمكن أن تدعم احتراق الغاز الحيوي. معدل الاحتراق للغاز الحيوي أقل من معدل الاحتراق للقاذف والشعلة المغلقة ، ولا يمكن تفريغ الغاز الحيوي بنسبة احتراق 100٪.

1.3 مختلط ميكانيكيًا لشعلة الغاز الحيوي التقليدية ، نظرًا لمساحة الاحتراق المحدودة ، قد يظهر احتراق الشعلة باللونين الأحمر والأسود ، وهذه الظاهرة طبيعية ، ولا تؤثر على الاستخدام العادي للشعلة.

1.4 نطاق التحكم في ضغط اشتعال الشعلة هو 3-5kpa ، أقل من اتجاه الضغط العالي للبضائع لا يمكن اشتعال الاحتراق ، للتحكم في الضغط له قيود ، يوصى بتجهيز الجذور بمروحة مضغوطة وضغط ثابت ونقل ضغط ثابت للميثان.

جدول تكوين شعلة الغاز الحيوي مسبقة الخلط

معدات الغاز الحيوي والصرف الصحي. لفصل المواد الصلبة والسائلة ، والتخلص الأفضل من النفايات ، هو رابط مهم في عملية المعالجة.

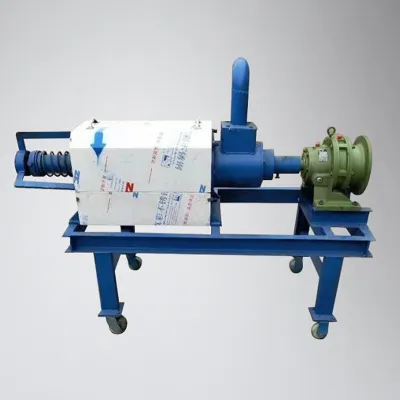

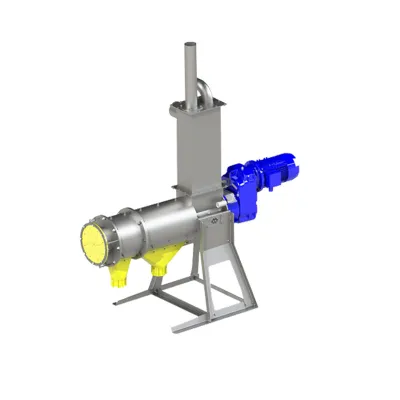

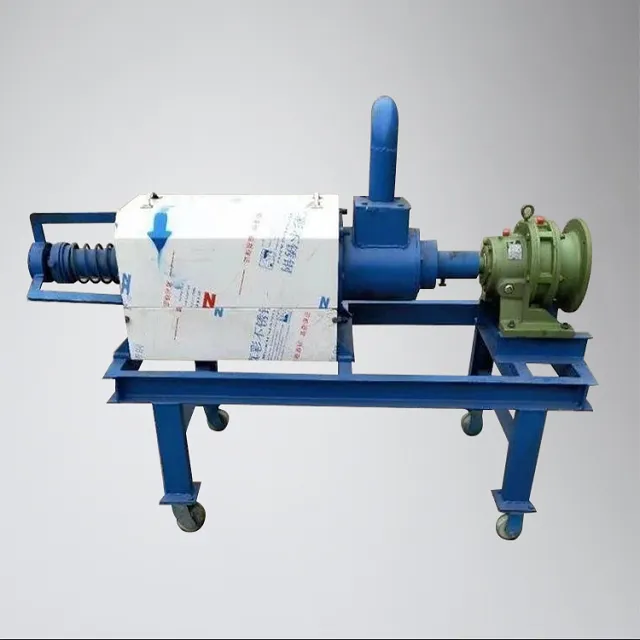

مقدمة: يتكون فاصل السائل الصلب من نوع البثق الحلزوني بشكل أساسي من المحرك الرئيسي ، والمضخة غير المسدودة ، وخزانة التحكم ، وخطوط الأنابيب وغيرها من المعدات. أجزاء الكائن الحي المضيف ، الشاشة الشبكية ، حبال البثق ، محرك الاهتزاز ، محرك التباطؤ ، الوزن ، جهاز التفريغ. عملية عملها على النحو التالي: مضخة غير مسدودة بدون مضخة ملاط تخمير في الجسم ، تقطيع سرعة المحرك ، تحت تأثير نقل الطاقة ، سوف يهدر تنين الأرض الذي يتجمع باتجاه الجسم للأمام ، وفي نفس الوقت يحسن الضغط الأمامي ، مما يجبر الرطوبة في المادة في الضغط الجانبي تحت تأثير شبكة مرشح الحزام وأنابيب الصرف الخارجة. عمل الطارد مستمر ، ويتم ضخ مادته باستمرار في الجسم ، ويزداد ضغط الحافة الأمامية باستمرار ، عندما يتم إلى حد ما دفع منفذ التفريغ مفتوحًا ، ومنفذ بثق البثق ، لتحقيق الغرض من قذف خارج. تتدفق مياه الصرف المفلترة بعيدًا عن الطرف السفلي لفاصل السائل الصلب ويتم تفريغ المادة الصلبة المفصولة من الطرف الأمامي لفاصل السائل الصلب.
